SENSORES Y ACTUADORES
ARDUINO UNO :
¿QUÉ ES?
El Arduino Uno es una placa de microcontrolador de código abierto basado en el microchip ATmega328P y desarrollado por Arduino.cc. La placa está equipada con conjuntos de pines de E/S digitales y analógicas que pueden conectarse a varias placas de expansión y otros circuitos. La placa tiene 14 pines digitales, 6 pines analógicos y programables con el Arduino IDE (Entorno de desarrollo integrado) a través de un cable USB tipo B. Puede ser alimentado por el cable USB o por una batería externa de 9 voltios, aunque acepta voltajes entre 7 y 20 voltios. También es similar al Arduino Nano y Leonardo. El diseño de referencia de hardware se distribuye bajo una licencia Creative Commons Attribution Share-Alike 2.5 y está disponible en el sitio web de Arduino. Los archivos de diseño y producción para algunas versiones del hardware también están disponibles.
PARTES
Potencia - USB (1) / Conector de Adaptador (2)
Cada placa Arduino necesita una forma de estar alimentado electricamente. Esta puede ser alimentado desde un cable USB que viene de su ordenador o un cable de corriente eléctrica con su respectivo adaptador. La conexión USB es también cómo va a cargar código en su placa Arduino.
NO utilice una fuente de alimentación superior a 20 voltios, ya que se puede dañar la placa Arduino. La tensión recomendada para la mayoría de los modelos de Arduino es de entre 6 y 12 voltios.
Pines (5V, 3.3V, GND, Analog, Digital, PWM, AREF)
Los pines en la placa Arduino es donde se conectan los cables de un circuito. El Arduino tiene varios tipos diferentes de entradas, cada uno de las cuales está marcado en el tablero y utilizan para diferentes funciones:
• GND (3): Abreviatura de "tierra" (en Ingles). Hay varios pines GND en el Arduino, cualquiera de los cuales pueden ser utilizados para conectar a tierra el circuito.
• 5V (4) y 3.3V (5): Son los suministros pin 5V 5 voltios de energía, y los suministros de pin 3.3V 3.3 voltios de potencia.
• Analógico (6): El área de pines en el marco del 'analógica' etiqueta (A0 a A5) son analógicas. Estos pines pueden leer la señal de un sensor analógico (como un sensor de temperatura) y convertirlo en un valor digital que podemos leer.
• Digital (7): Son los pines digitales (del 0 al 13). Estos pines se pueden utilizar tanto para la entrada digital (como decir, si se oprime un botón) y salida digital (como encender un LED).
• PWM (8): Usted puede haber notado la tilde (~) al lado de algunos de los pines digitales (3, 5, 6, 9, 10 y 11). Estos pines actúan como pines digitales normales, pero también se pueden usar para algo llamado Modulación por ancho de pulsos (PWM, por sus siglas en Ingles).
• AREF (9): Soportes de referencia analógica. La mayoría de las veces se puede dejar este pin solo. A veces se utiliza para establecer una tensión de referencia externa (entre 0 y 5 voltios) como el límite superior para los pines de entrada analógica.
Botón de reinicio (10)
Empujando este botón se conectará temporalmente el pin de reset a tierra y reinicie cualquier código que se carga en el Arduino. Esto puede ser muy útil si el código no se repite, pero quiere probarlo varias veces.
Indicador LED de alimentación (11)
Este LED debe encenderse cada vez que conecte la placa Arduino a una toma eléctrica. Si esta luz no se enciende, hay una buena probabilidad de que algo anda mal.
LEDs RX TX (12)
TX es la abreviatura de transmisión, RX es la abreviatura de recibir. Estas marcas aparecen un poco en la electrónica para indicar los pasadores responsables de la comunicación en serie. En nuestro caso, hay dos lugares en la Arduino UNO donde aparecen TX y RX - una vez por pines digitales 0 y 1, y por segunda vez junto a los indicadores LED de TX y RX (12). Estos LEDs nos darán algunas buenas indicaciones visuales siempre nuestro Arduino está recibiendo o transmitiendo datos (como cuando nos estamos cargando un nuevo programa en el tablero).
Microcontrolador (13)
Lo negro con todas las patas de metal es un circuito integrado (IC, por sus siglas en Ingles). Piense en ello como el cerebro de nuestro Arduino. La principal IC en el Arduino es ligeramente diferente del tipo de placa a placa tipo, pero es por lo general de la línea de ATmega de CI de la empresa ATMEL. Esto puede ser importante, ya que puede necesitar para saber el tipo de IC (junto con su tipo de tarjeta) antes de cargar un nuevo programa desde el software de Arduino. Esta información se puede encontrar en la escritura en la parte superior de la IC. Si quieres saber más acerca de la diferencia entre diversos circuitos integrados, la lectura de las hojas de datos suele ser una buena idea.
Regulador de Voltaje (14)
Esto no es realmente algo que se puede (o debe) interactuar con el Arduino. Pero es potencialmente útil para saber que está ahí y para qué sirve. El regulador de voltaje hace exactamente lo que dice - que controla la cantidad de tensión que se deja en la placa Arduino. Piense en ello como una especie de guardián; se dará la espalda a una tensión adicional que podría dañar el circuito. Por supuesto, tiene sus límites, por lo que no conecta tu Arduino a nada superior a 20 voltios.

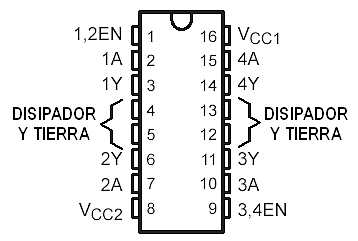

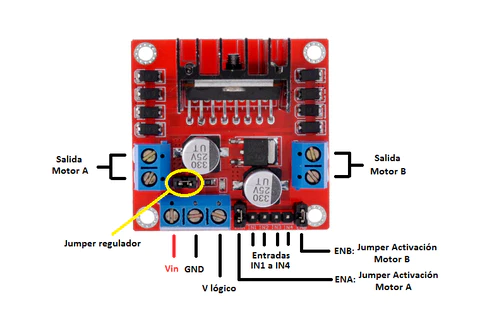

Pin 1 (Habilitador 1,2): cuando el pin de habilitación está alto (1 lógico), la parte izquierda del IC funcionará; de lo contrario, no funcionará. Este pin también se denomina pin de control maestro.
Pin 2 (Entrada 1): cuando el pin de entrada está alto (1 lógico), el flujo de corriente pasará por la salida 1.
Pin 3 (Salida 1): este pin de salida debe conectarse a una de las terminales del motor A.
Pin 4 y 5 (Tierra): estos son pines de tierra.
Pin 6 (Salida 2): Este pin de salida debe conectarse a una de las terminales del motor A.
Pin 7 (Entrada 2): cuando el pin de entrada es alto (1 lógico), el flujo de corriente pasará por la salida 2.
Pin 8 (Vcc 2): este pin se utiliza para suministrar voltaje al motor.
Pin 9 (Habilitador 3,4): cuando el pin de habilitación está alto (1 lógico), la parte derecha del IC funcionará; de lo contrario, no funcionará. Este pin también se denomina pin de control maestro.
Pin 10 (Entrada 3): cuando el pin de entrada está alto (1 lógico), el flujo de corriente pasará por la salida 3.
Pin 11 (Salida 3): este pin de salida debe conectarse a una de las terminales del motor B.
Pin 12 y 13 (Tierra): estos son pines de tierra.
Pin 14 (Salida 4): este pin de salida debe conectarse a una de las terminales del motor B.
Pin 15 (Entrada 4): cuando el pin de entrada está alto (1 lógico), el flujo de corriente pasará por la salida 4.
Pin 16 (Vss 1): este pin es la fuente de alimentación del circuito integrado.
Emisor: Cumple el objetivo de originar la luz en el dispositivo
Receptor: Está diseñado para captar la luz en el sensor
.jpg)
2.- Ventana: es el sensor que se encarga de determinar los relieves del dedo.
3.- Cable de datos: se encarga de enviar la información digital de la huella hacia la computadora.
4.- Conector USB-M: se conecta al puerto USB de la computadora, suministra los datos y alimenta al dispositivo.
- GND: Común
- R: led rojo
- Y: led amarillo
- G: led verde
MODULO RELÉ 2 CANALES 30A RELEVO 30 AMPERIOS LOW
¿QUÉ ES?
- Es un dispositivo electromagnético que funciona como un interruptor controlado por un circuito eléctrico en el que, por medio de una bobina y un electroimán, se acciona un juego de uno o varios contactos que permiten abrir o cerrar otros circuitos eléctricos independientes.
- PARTES
- Como se puede apreciar, la placa tiene un conector de entradas (IN1 a IN4) y alimentación (GND es masa o negativo y Vcc es el positivo) [1], cuatro leds que indican el estado de la entradas [2], un jumper selector para la alimentación de los relés [3], cuatro optoacopladores del tipo FL817C [4], cuatro diodos de protección [5], cuatro relés marca SONGLE con bobinas de 5V y contactos capaces de controlar hasta 10 Amperes en una tensión de 250V [6] y cuatro borneras, con tres contactos cada una (Común, Normal abierto y Normal cerrado), para las salidas de los relés [7].
